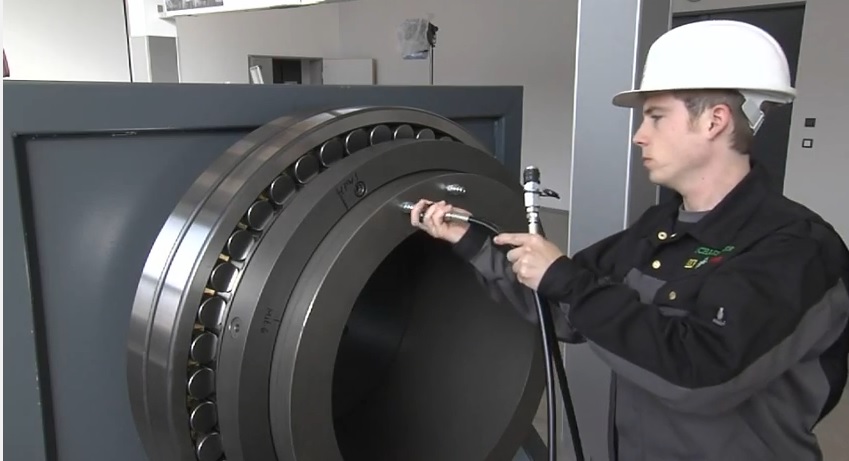

Kiểm tra bạc đạn khi vận hành

Cỡ máy

Quy trình chạy thử

Kiểm tra tình trạng vòng bi

Cỡ máy nhỏ

Vận hành bằng tay: Quay thử trục bằng tay, nếu quay trơn tru thì cho tiến hàng chạy máy.

Chạy không trơn tru.

Chạy có sự gián đoạn (bị nứt, vỡ hoặc lõm.

Mômen quay không đều (do lỗi lắp ráp).

Mômen quay quá mức (do lỗi lắp ráp hay khe hở hướng kính bên trong không đủ).

Chạy máy bằng máy dẫn động: ban đầu chạy ở tốc độ chậm không tải sau đó từ từ tăng tốc và mang tải tới khi đạt tốc độ thiết kế.

Kiểm tra tiếng ồn bất thường.

Kiểm tra nhiệt độ tăng bất thường.

Rò rỉ chất bôi trơn, sự biến màu.

Máy cỡ lớn

Vận hàng không tải: Mở điện và cho máy chạy chậm. Tắt máy để máy chạy quán tính cho đến khi ngừng hẳn. Nếu không có vấn đề gì bất thường thì cho máy chạy thử có tải.

Độ rung, tiếng ốn…v.v

Chạy máy bằng máy dẫn động: Giống như chạy máy cỡ nhỏ.

Giống trường hợp máy cỡ nhỏ.

Bất thường

Nguyên nhân

Khắc phục

Tiếng ồn lạ

Tiếng ồn lớn của kim loại

Tải bất thường.

Chế độ lắp ráp, xem lại bài lắp ráp vòng bihttp://vongbikg.com/vn/blog/cau-tao-va-cach-lap-dat-vong-bi-sao-cho-hieu-qua-nhat-b150.html tải trọng đặt trước, vị trí vai thân gối không hợp lí.

Lắp ráp sai.

Độ chính xác gia công, độ đồng tâm trục với lỗ gối và độ chính xác lắp ráp chưa hợp lý.

Bôi trơn không đủ hoặc không đúng.

Bổ sung chất bôi trơn hoặc chọn chất bôi trơn khác.

Cọ sát các chi tiết quay.

Thay đổi thiết kế bạc đạn.

Tiếng ồn lớn đều.

Vứt nứt, vết mòn hay vết xước trên rãnh lăn.

Thay mới làm sạch bạc đạn cẩn thận, cải thiện sự làm kín (sử dụng bạc đạn có nắp sắt hoặc mủ) và sử dụng chất bôi trơn sạch.

Có vết lõm.

Thay mới bạc đạn cẩn thận.

Có vứt nứt hoặc tạo vảy trên các viên bi

Thay mới bạc đạn.

Tiếng ồn lớn không đều.

Khe hở quá mức.

Thay đổi chế độ lắp ráp, khe hở và tải trọng đặt trước.

Sự thâm nhập phần tử bên ngoài.

Thay mới làm sạch bạc đạn cẩn thận, cải thiện sự làm kín (sử dụng bạc đạn có nắp sắt hoặc mủ) và sử dụng chất bôi trơn sạch.

Có vứt nứt hoặc tạo vảy trên các viên bi.

Thay mới bạc đạn.

Nhiệt độ tăng bất thường.

Bôi trơn quá mức.

Giảm lượng chất bôi trơn và lựa chọn loại mỡ rắn hơn.

Chất bôi trơn không đúng hoặc không đủ.

Bổ sung lượng chất bôi trơn hay lựa chọn chất bôi trơn tốt hơn.

Tải bất thường.

Chế độ lắp ráp, tải trọng đặt trước, vị trí gối đỡ không hợp lí.

Lỗi lắp ráp

Độ chính xác gia công, độ đồng tâm trục với lỗ gối và độ chính xác lắp ráp chưa hợp lý

Sự ma sát với vòng làm kín hay mặt lắp ghép bị trờn.

 Phương pháp làm kín hợp lí, thay mới bạc đạn, chế độ lắp và phương pháp lắp ráp hợp lí.

Rung động

Có vết lõm.

Thay mới bạc đạn cẩn thận.

Sự tạo vẩy.

Thay mới bạc đạn.

Lỗi lắp ráp.

Đảm bảo sự vuông góc giữa trục và gối đỡ.

Sự thâm nhập phần tử bên ngoài.

Thay mới làm sạch bạc đạn cẩn thận, cải thiện sự làm kín (sử dụng bạc đạn có nắp sắt hoặc mủ) và sử dụng chất bôi trơn sạch.

Sự rò rỉ hay biến màu chất bôi trơn.

Quá nhiều chất bôi trơn. Sự thâm nhập từ phần tử bên ngoài hay các hạt mài.

Giảm lượng chất bôi trơn hoặc lựa chọn loại chất bôi trơn rắn hơn.

Thay bạc đạn hay chất chất bôi trơn. Vệ sinh buồng gối và các bộ phận bên trong.
