Bạc đạn cà na hay còn được gọi là bạc đạn tang trống tự lựa. Cấu tạo của bạc đạn cà na, đặc điểm nguyên lí hoạt động của bạc đạn cà na như thế nào? Tân Đại Long xin gởi tới bạn đọc qua bài viết sau:

THIẾT KẾ VÀ HÌNH DẠNG

  • Rãnh chạy vành ngoài của loại bạc đạn này được thiết kế với bề mặt hình cầu có tâm trùng khớp với tâm của bạc đạn
  • Bạc đạn cà na KG được cải tiến thiết kế có dạng tiếp xúc giữa đường rãnh và viên bi. Cấu trúc này có khả năng chịu tải trọng hướng tâm cao và tải trọng va đập mạnh.

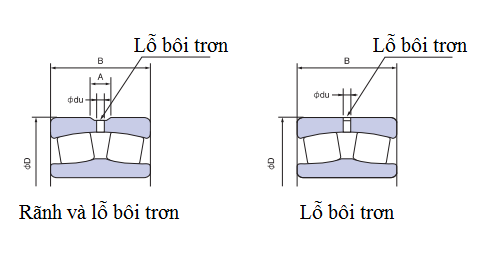

RÃNH VÀ LỖ BÔI TRƠN

  • Vành ngoài của bạc đạn cà na thường được chế tạo với rãnh và lỗ bôi trơn dùng để bôi trơn. Vành ngoài có thể chỉ có một lỗ bôi trơn tùy thuộc vào điều kiện lắp ráp, tháo lắp và bảo dưỡng.
  • Đường kính lỗ, chiều dài rộng rãnh và số lỗ theo bảng kích thước.
  • Kĩ thuật xử lý nhiệt độ cải tiến cho phép làm việc ở 200mà không thay đổi kích thước.

ĐỘ LỆCH GÓC

  • Với điều kiện làm việc bình thường, góc lệch tâm tối đa cho phép không vượt quá 2 (q < 2  ).
  • Nhưng góc lệch tâm sẽ thay đổi tùy theo chủng loại bạc đạn, điều kiện làm việc và kết cấu ngoại vi.
  • Khi tốc độ làm việc tăng, bạc đạn có độ lệch tâm sẽ gây ra tiếng ồn lớn.
  • Nhờ có chế độ kiềm chế tiếng ồn, độ lệch tâm thực tế của bạc đạn có thể nhỏ hơn độ lệch tâm tối đa cho phép.

LẮP RÁP BẠC ĐẠN CÓ VÀNH TRONG CÔN

Việc tháo lắp bạc đạn cà na tiện lợi hơn khi dùng bạc đạn cà na có đường kính trong côn liên kết với trục côn, măng xông đẩy hoặc măng xông rút. Khe hở trong cũng được điều chỉnh chính xác bằng cách dùng bạc đạn có vành trong côn.

  • Lắp bạc đạn cà na có vành trong côn yêu cầu phải có kinh nghiệm và có kĩ thuật. Bạc đạn có vòng trong côn luôn được lắp với khoảng lắp chặt trên trục.
  • Để xác định độ bám chắc của bạc đạn trên trục chúng ta có thể xác định độ dịch chuyển dọc trục của vành trong hay sự gia giảm của khe hở hướng tâm bên trong bạc đạn. Thông thường phương pháp đo khe hở bên trong bạc đạn tin cậy hơn so với việc xác định dịch chuyển dọc trục của vành trong.

TẢI TRỌNG CỦA BẠC ĐẠN CÀ NA

Loại bạc đạn này có thể chịu mức tải trọng hướng trục từ hai phía tương đối cao và tự lựa. Bạc đạn này dùng cho những máy móc lớn do có khả năng xảy ra biến dạng trục hay lỗi lắp ráp.

VẬT LIỆU SẢN XUẤT BẠC ĐẠN CÀ NA

Vòng cách làm bằng thép dập được dùng cho bạc đạn có đường kính trong nhỏ và được gia công bằng đồng thau có độ cứng cao hay vòng cách bằng thép mềm được dùng cho bạc đạn có đường kính trong lớn.

LƯU Ý KHI HOẠT ĐỘNG

  • Với ứng dụng có lực dọc trục, lực dọc trục Fa phải nhỏ hơn 0.6 lực hướng kính. Nếu lực dọc trục vượt quá 0.6 lực hướng kính đề nghị tham khảo với Tân Đại Long.
  • Đối với trường hợp lực dao động (ứng dụng cho sang rung) hoặc tốc độ cao đề nghị tham khảo với Tân Đại Long.
  • Đối với trường hợp tải trọng thấp hoặc không có tải trọng, chuyển động trượt có thể làm hỏng bạc đạn. Để khắc phục tình trạng này, bạc đạn phải chịu tải trọng lớn hơn 0.02 Cr (tải trọng động cơ bản).
  • Hệ số vật liệu của bạc đạn được xem xét như tải trọng động.

Với những đặc điểm cấu tạo, nguyên lí hoạt động, mức tải trọng trên bạc đạn cà na được dùng cho các thiết bị cán giấy, máy cán, sang rung và các loại máy móc công nghiệp nói chung. Tân Đại Long là nhà cung cấp bạc đạn cà na thương hiệu nổi tiếng của Ấn Độ (KG) và Nhật Bản (KOYO). Chúng tôi luôn dự trữ một số lượng hàng lớn đa dạng về kích thước. Mọi thắc mắc, đặt hàng vui lòng liên hệ : 08.3969.9384.
